倒置顯微鏡的特點和組成

倒置顯微鏡的特點和組成

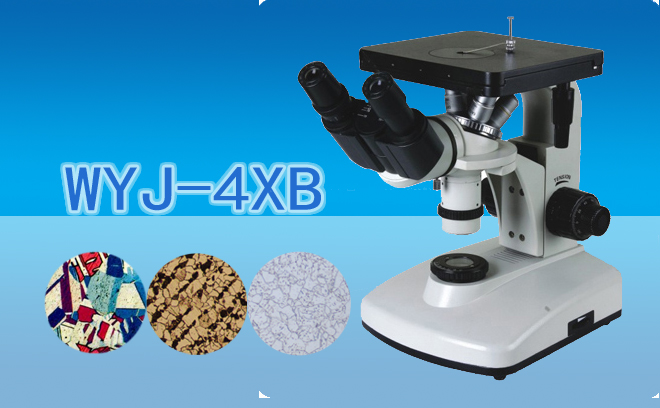

倒置顯微鏡是普通光學電子顯微鏡的一個企業類型。工業視頻顯微鏡將傳統的顯微鏡與攝像系統,顯示器或者電腦相結合,達到對被測物體的放大觀察的目的。金相顯微鏡電腦型金相顯微鏡或是數碼金相顯微鏡是將光學顯微鏡技術、光電轉換技術、計算機圖像處理技術**地結合在一起而開發研制成的高科技產品，可以在計算機上很方便地觀察金相圖像，從而對金相圖譜進行分析，評級等以及對圖片進行輸出、打印。體視顯微鏡指從不同角度觀察物體,使雙眼引起立體感覺的雙目顯微鏡。大致內容上有以下兩種責任倒置顯微鏡：一種是透射光倒置顯微鏡，也就是因為我們可以常見的倒置生物通過顯微鏡；另一種是落射光倒置顯微鏡，也就是需要我們常提到的倒置金相顯微鏡。礦物學研究用金相顯微鏡技術屬于后一種不同類型。

倒置顯微鏡特點：

倒置顯微鏡與普通體視顯微鏡有幾個特點：

1.透光倒置顯微鏡的光源和聚光鏡位于平臺上方，照明光源從上方向下照射;

2.物鏡安裝在舞臺下方，向上聚焦；

3.物鏡、聚光鏡以及一些其他光學系統組件均適用于長焦距觀察；

在醫學和生物學領域中，適合于觀察培養皿中壁上生長細胞或培養基中漂浮的細胞，并配有長焦距相位對比裝置。

因此，倒置體視顯微鏡是醫學和生物學細胞培養室中必不可少的觀察儀器。

倒置顯微鏡組件：

1 主機

倒置顯微鏡的主機本身就是鏡座。成像光學系統，即物鏡、鏡筒、目鏡、攝像裝置和調焦機構都安裝在主機上。同時，光源變壓器也組裝在主機中。從主機后部向上延伸的支架支撐光源燈箱支架、聚光支架和舞臺支架。

2 光源

倒置顯微鏡的附屬燈管有6V30高亮度鹵素燈。將燈珠插入一個基座，裝入燈箱中，用固定以及螺旋結構加以卡緊。燈管的基座之間都有一種三向合軸調整螺絲。再將燈箱設計安裝在燈箱基座上。燈箱前方發展都有他們會聚透鏡，用粗螺紋調節社會焦點。聚光鏡的前方是否設有濾色片槽。可以通過選用濾色片。

3 聚光鏡

倒置顯微鏡的聚光透鏡的焦距比普通顯微鏡長。 這些聚光透鏡安裝在聚光器支架上。 聚光透鏡架有關閉軸調節螺釘。 聚光透鏡連接支架固定在主機的相應支架上。 支架有一個聚焦螺釘，可上下驅動冷凝器。

4 載物臺

倒置顯微鏡的工作臺也與普通顯微鏡的工作臺相同，可以在 x 軸和 y 軸上水平運動。更特別的是，倒置顯微鏡的中心孔徑比普通平臺的大得多。這是因為倒置顯微鏡觀察到的物體往往是大型培養皿、培養瓶、滴注盤等等，需要標本移動很長的距離。因此，有時需要增加輔助裝載臺板。

5 物鏡

因為倒置顯微鏡觀察的物鏡是長焦距物鏡。物鏡的前透鏡向上安裝在載物臺下方的物鏡轉換器上。倒置顯微鏡更多的是用來觀察生長中的活細胞和懸浮中的細胞，所以相差裝置必不可少。它的物鏡一般是相差物鏡。

6 目鏡

倒置體視顯微鏡的目鏡系統插入一個傾斜式雙筒鏡筒中，通過接筒安裝在不同主機的前上方。

7 調焦機構

調焦螺桿的位置設置在主機兩側靠近底部，使用方便。
